Générateur d’eau chaude en acier au carbone, à 3 parcours de fumée effectifs, à fond entièrement baigné, horizontal.
La série TERNOX D 2P est une famille de générateurs conçue pour une pression de sécurité maximale de 6 bars (supérieure disponible sur demande). La gamme comprend différents modèles avec une puissance utile de 2000 à 22000 kW.
Caractéristiques générales :
Dans le générateur à triple parcours de fumée effectif, les gaz formés dans la chambre de combustion (1er parcours) entrent dans la chambre d’inversion postérieure d’où ils sont dirigés vers la chambre de fumée antérieure au travers de la première série de tubes de fumée horizontaux (2ème parcours), puis sont dirigés vers la deuxième série de tubes de fumée horizontaux (3ème parcours), d’où ils débouchent dans la boîte à fumées postérieure, pour être évacués ensuite vers le conduit de cheminée principal.
- Corps du générateur : les composants du générateur, tels que l’enveloppe externe, la chambre de combustion, la chambre d’inversion, les plaques tubulaires et les faisceaux de tubes de l’échangeur de chaleur sont en acier de qualité conformément à la réglementation en vigueur.
Tous les matériaux utilisés sont accompagnés de certificats de fabrication confirmant les caractéristiques chimiques et mécaniques, les contrôles au cours du cycle de production et donc, leur aptitude à l’emploi. Les soudures sont effectuées, selon des procédures approuvées, par du personnel qualifié et soumises, conformément à un plan interne de «Fabrication et Contrôle», à des Essais Non Destructifs. A la fin de la fabrication, chaque corps sous pression est soumis à un test en effectuant l’essai hydraulique final.
- Les tubes de fumée : constituant le faisceau de tubes en acier de qualité de l’échangeur de chaleur, ils sont soudés aux plaques tubulaires selon des procédures automatiques qualifiées. Enfin les tubes sont laminés par un contre-alésage éliminant les saillies de la plaque tubulaire.
- Porte foyère antérieure : en tôle d’acier soudée, revêtue intérieurement d’une couche de matériau isolant en béton réfractaire de forte épaisseur, elle est montée sur des charnières qui lui permettent de s’ouvrir rapidement et équipée d’un viseur de flamme autonettoyant qui permet le contrôle visuel de la combustion au cours du fonctionnement. La plaque de support du brûleur peut être pré-percée en usine aux dimensions requises pour celui-ci.
- Boîte à fumées postérieure : en tôle d’acier soudée, revêtue extérieurement d’une couche de matériau isolant. Elle est équipée d’une trappe de visite et de ramonage et d’une buse de fumée à axe horizontal, d’un diamètre dimensionné pour la puissance du générateur.
- Socle : il se compose d’un châssis en profilés d’acier soudés aux deux plaques tubulaires et encadré de tôles d’acier soudées.
Isolation du corps de chauffe : l’isolation thermique du corps de chauffe est assurée par un matelas de laine de roche de 100 mm d’épaisseur, lui-même protégé extérieurement par une enveloppe rigide en aluminium (ou en inox sur demande).
Composition de la fourniture standard : (1)
- Plaque de support du brûleur borgne (sur demande, elle peut être percée selon les spécifications du client).
- Anneaux de levage pour le transport et la manutention.
- Enveloppe de documents contenant :
- Manuel d’installation, d’utilisation et d’entretien.
- Fiche technique relative à la qualité de l’eau d’alimentation et de fonctionnement, avec les paramètres qui doivent être soumis à des contrôles périodiques, limites maximales et minimales d’acceptabilité, fréquence des contrôles et interventions requises (informations contenues dans le manuel).
(1) Les quantités, types ou modèles peuvent varier selon la configuration proposée.

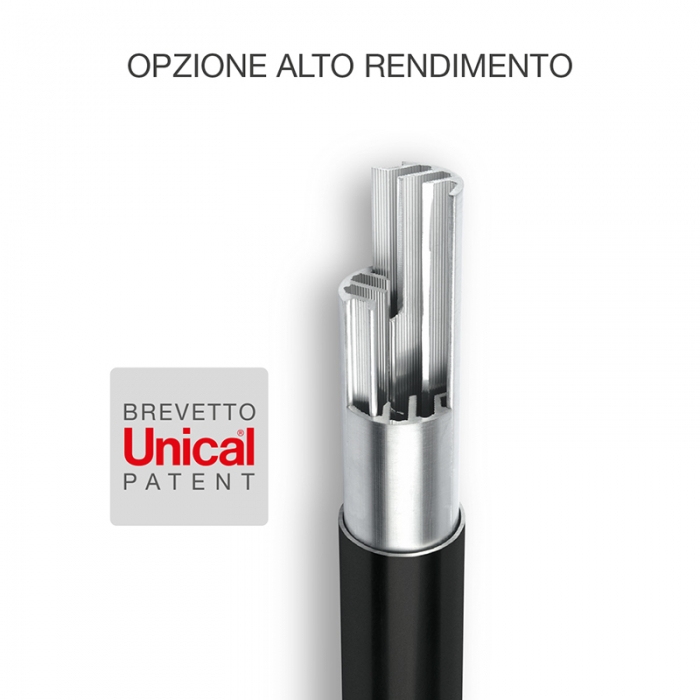

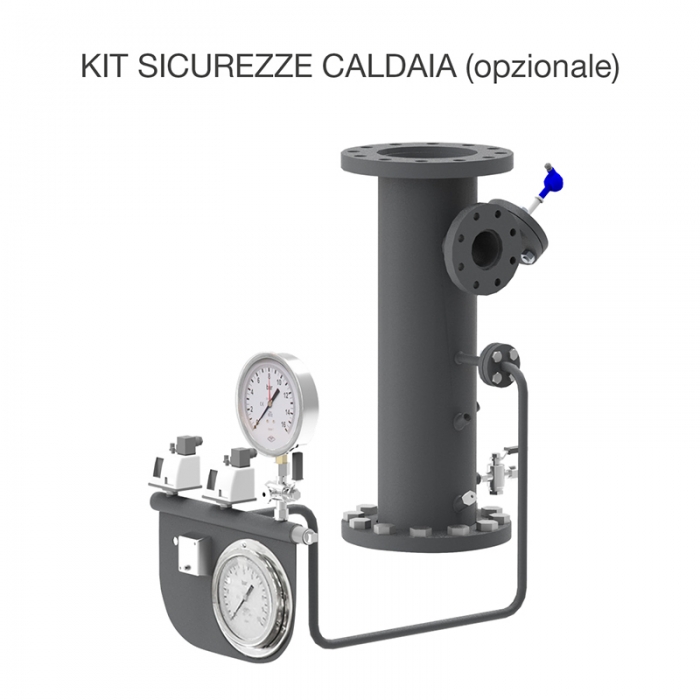

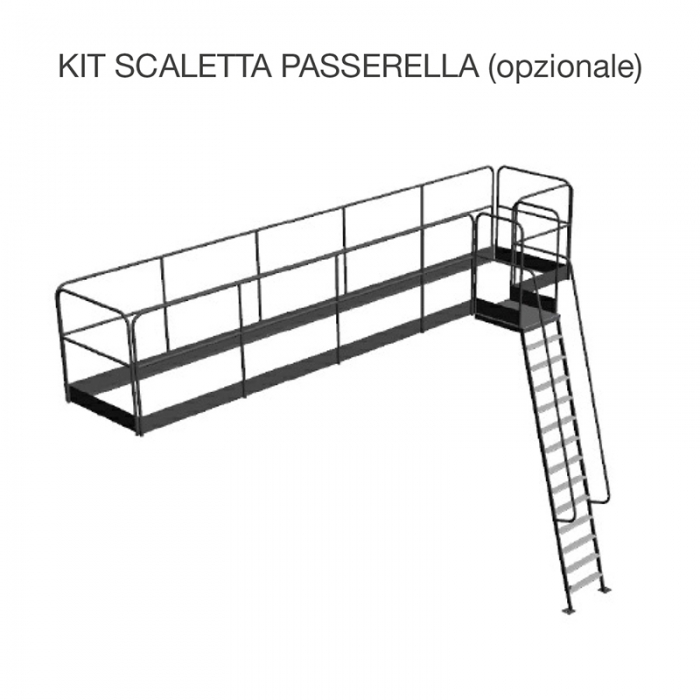

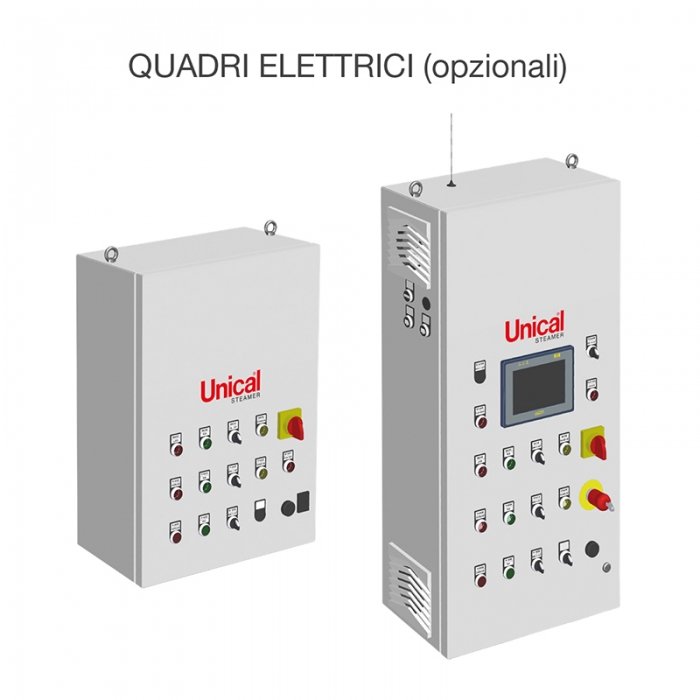

Composants optionnels :

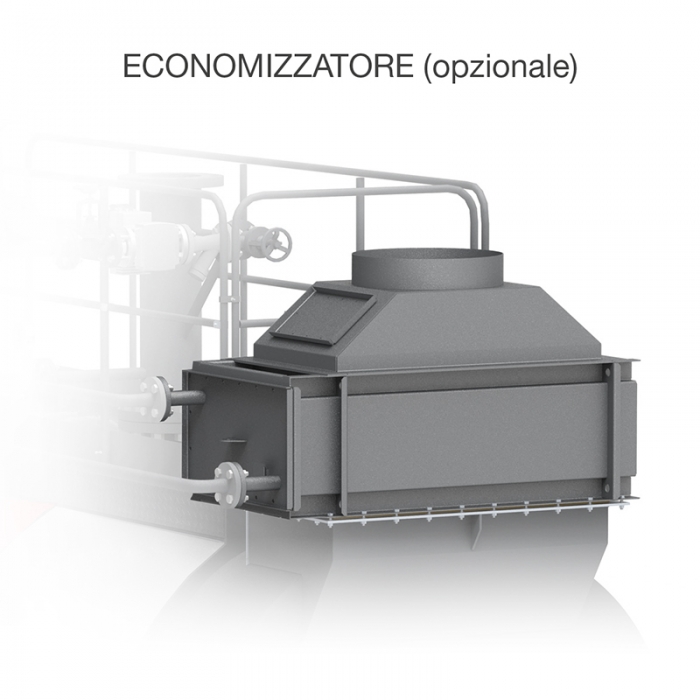

- Economiseurs pour la récupération de la chaleur résiduelle des fumées sortant du générateur, disponibles en 2 versions : pour le gaz ou le fioul léger.

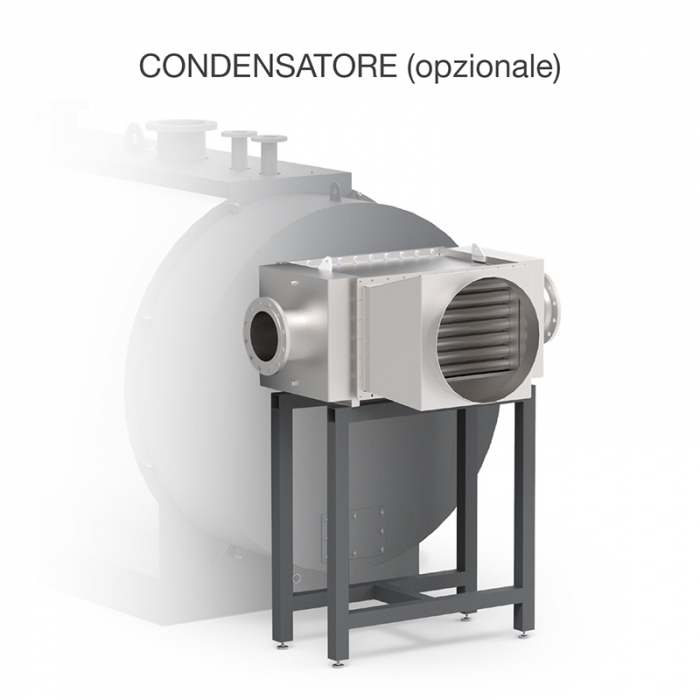

- Condenseurs pour la récupération de la chaleur latente des fumées sortant du générateur, disponibles uniquement dans la version pour le gaz.
